数据链路层 ​

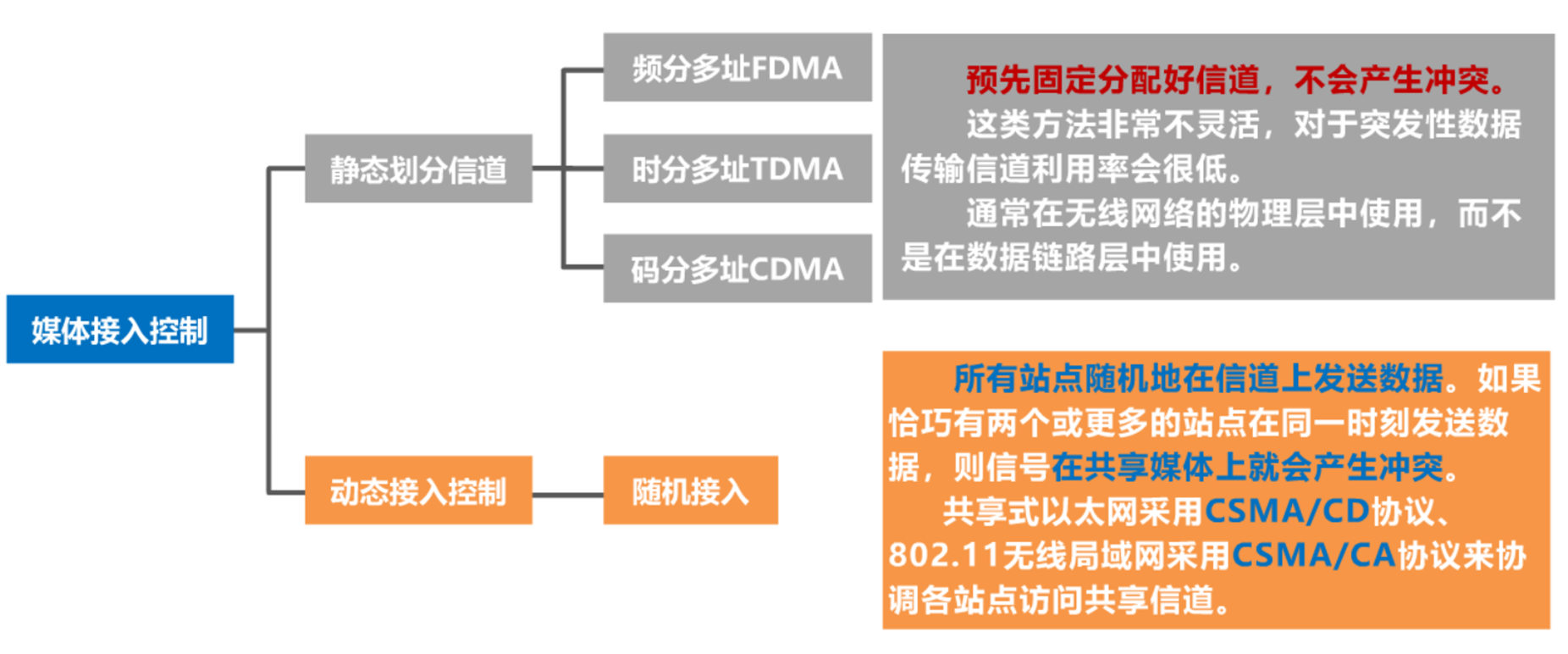

image-20211031145623733

ARQ（Automatic Repeat-reQuest，自动重传请求） ​

滑动窗口协议（Sliding Window Protocol）以基于分组的数据传输协议为特征。因此该协议适用于对按顺序传送分组的可靠性要求较高的环境，例如在数据链路层（OSI模型）以及传输控制协议（TCP）中。

一. ARQ简介 ​

ARQ协议，即自动重传请求（Automatic Repeat-reQuest），是OSI模型中的错误纠正协议之一。

它通过使用确认和重传这两个机制，在不可靠服务的基础上实现可靠的信息传输。

如果发送方在发送后一段时间之内没有收到确认帧，它通常会重新发送。

重传的请求是自动进行的，接收方不需要请求发送方重传某个出错的分组

ARQ包括停止等待ARQ协议和连续ARQ协议

传统自动重传请求分成为三种，即停止-等待(stop-and-wait）ARQ，后退N帧（go-back-n）ARQ，以及选择重传（selective repeat）ARQ。

后两种协议是滑动窗口技术与请求重发技术的结合，由于窗口尺寸开到足够大时，帧在线路上可以连续地流动，因此又称其为连续ARQ协议。

三者的区别在于对于出错的数据报文的处理机制不同。三种ARQ协议中，复杂性递增，效率也递增。除了传统的ARQ，还有混合ARQ（Hybrid-ARQ）。

当发送窗口和接收窗口的大小都等于 1时，就是停止等待协议。

当发送窗口大于1，接收窗口等于1时，就是回退N步协议。

当发送窗口和接收窗口的大小均大于1时，就是选择重发协议

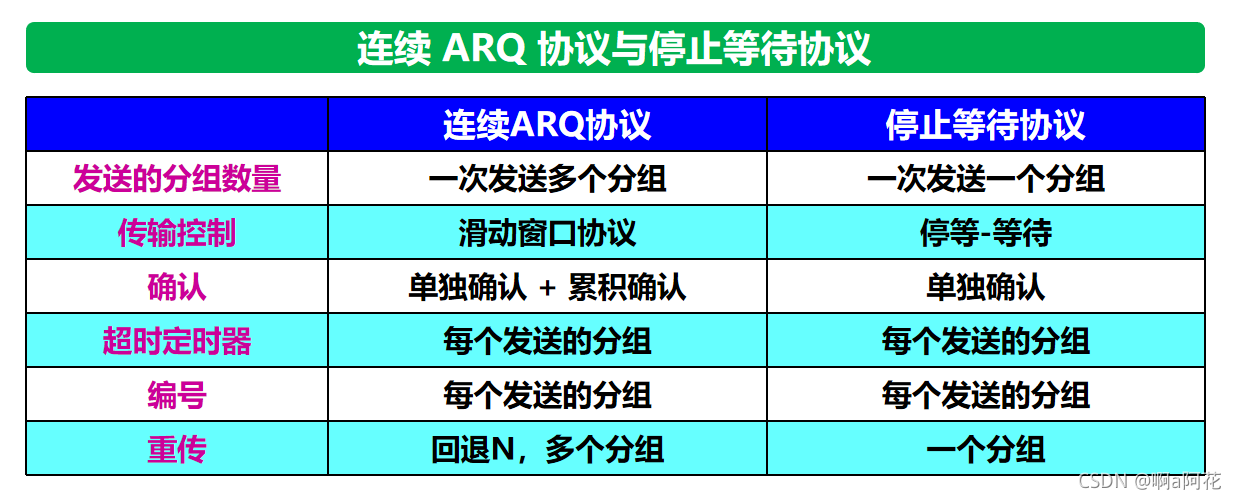

在这里插入图片描述

ARQ是一种可以在不可靠的数据通道上可靠地传输数据的方案，所以其实链路层和传输层都用了ARQ，并不专属某一层。

并不是一条连接只要有一层用了ARQ，它的上层的通信就是可靠的。因为ARQ只保证使用它的点到点是可靠的，比如数据链路层只保证你和你的路由器通信可靠，你的路由器到小区的路由器通信也可靠， 但是路由器本身会故障，会拥塞丢包，也就是点本身会产生问题。

所以需要在传输层或者应用层再加一层ARQ保障整条数据通道的可靠性。比如你自己写程序要在应用层通信，但传输层不用tcp想用udp，也可以在你程序里用ARQ协来实现可靠性。

滑动窗口 ​

ARQ协议分等停ARQ协议和连续ARQ协议，连续ARQ协议了采用滑动窗口方法，又分为后退N帧协议和选择重传协议

序号为n位，可编码窗口大小为$2^n$

  • 对于后退N帧协议：发送窗口最大为$2^n - 1$，接收窗口为1

  • 对于选择重传协议：发送窗口最大为$2^{n-1}$，且$W_T + W_R <= 2^n$，也就是接收窗口最大也为$2^{n-1}$

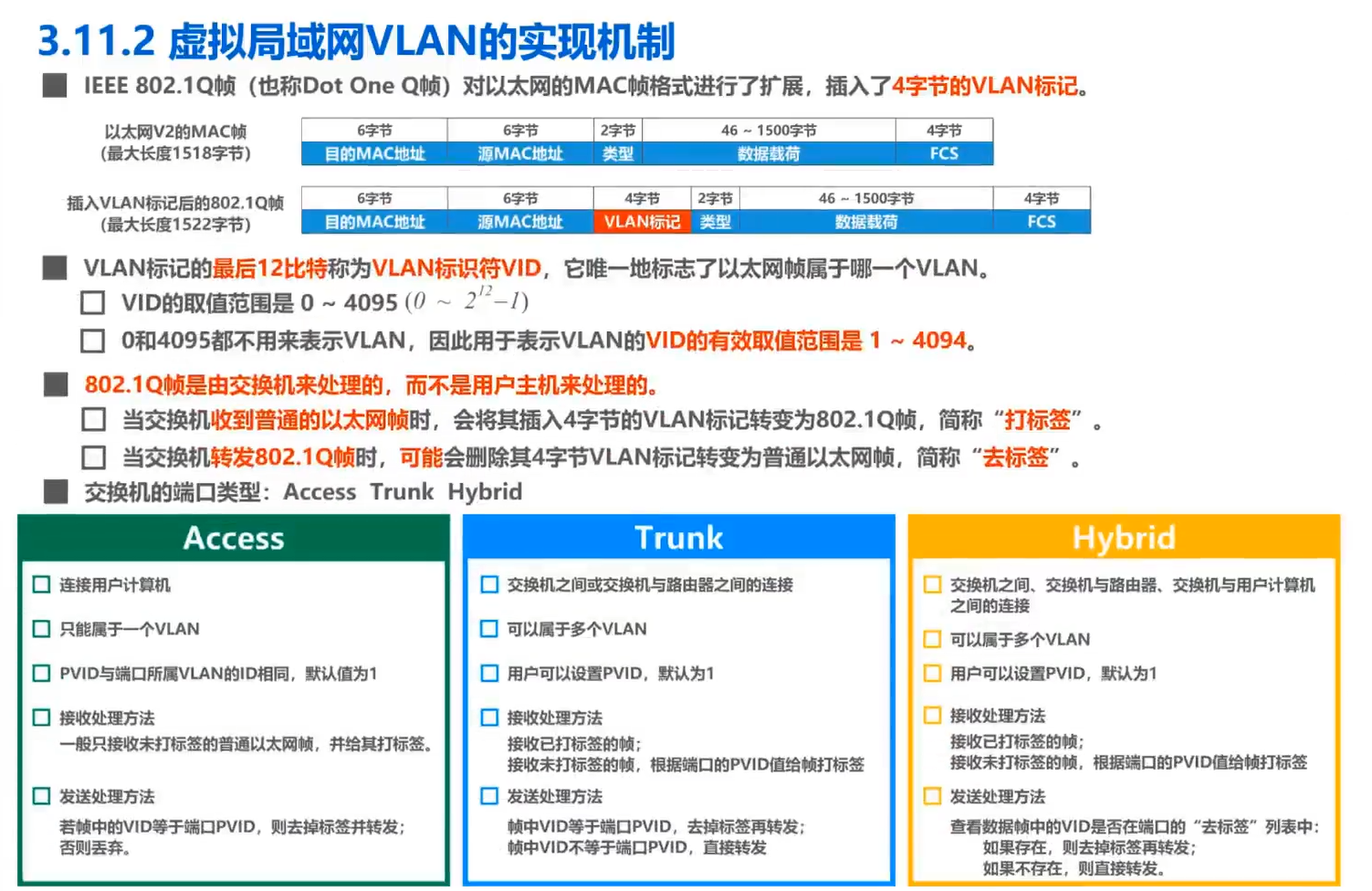

VLAN ​

image-20210927193426642

802.11无线局域网 ​

802.11帧的地址字段常用的两种情况

去往AP来自AP地址1地址2地址3地址4
01目的地址AP地址源地址
10AP地址源地址目的地址

核心是：地址1：下一跳是谁，谁发的，地址三就是剩下的那一个

  • 地址1：下一跳是是谁
  • 地址2：谁发的
  • 地址3：目的地址、AP地址和源地址剩下的那一个
